Поршневой компрессор: устройство, принцип действия и для чего он нужен

Поршневой компрессор — это механическое устройство объёмного сжатия, в котором давление газа или воздуха создаётся за счёт возвратно-поступательного движения поршня в цилиндре. Они популярны в системе хладоснабжения. Новые модели превосходят спиральные агрегаты по ремонтопригодности, совместимости с разными хладагентами.

Для чего используется поршневой компрессор? Прежде всего для сжатия и подачи воздуха или хладагента в холодильных, морозильных и климатических системах.

Устройство и принцип действия поршневого компрессора

Принцип действия поршневого компрессора базируется на простых законах физики: уменьшение объема газа приводит к увеличению его давления.

Работа поршневого компрессора осуществляется за счет перекачки сжатого воздушного потока в ресивер. Электродвигатель запускает вращение приводного вала, который через кривошипно-шатунный механизм (КШМ) отвечает за возвратно-поступательное движение поршней в рабочем цилиндре.

Конструкция поршневого компрессора включает в себя следующие элементы:

• Фильтр для очистки воздуха. Без него быстро засорятся и испортятся основные узлы.
• Два типа клапанов: впускной и выпускной. Они работают синхронно. Впускной клапан обеспечивает всасывание газа в цилиндр, выпускной — его нагнетание в магистраль.
• Поршни, работающие в связке с клапанами. Во время прямого хода открывается нагнетательный клапан, а впускной - закрывает. Во время обратного - наоборот.
• Электродвигатель, который запускает вращение вала.

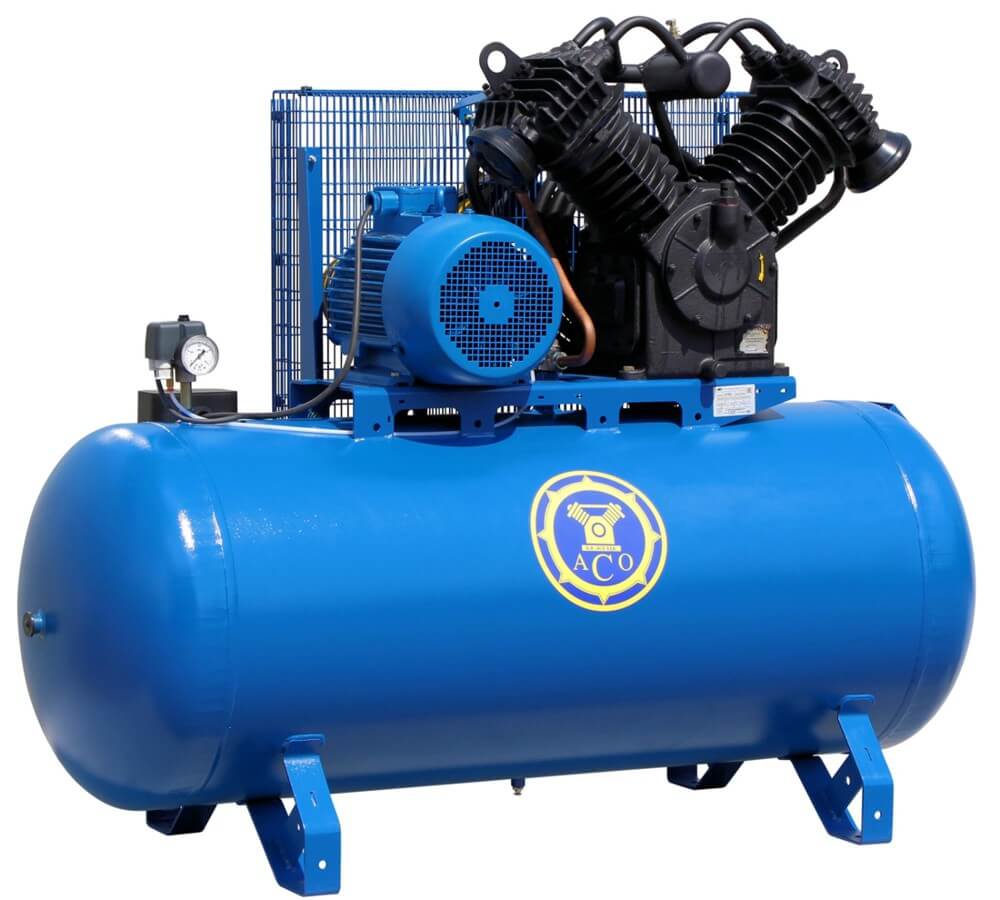

Сжатый воздух по магистрали подачи попадает в ресивер. Ресивер — это накопительный бак, который сглаживает пульсации сжатого воздуха и поддерживает стабильное давление в системе, эффективно управляет включением и выключением компрессора.

Виды оборудования

Принцип работы любого поршневого компрессора - перемещение сжатого воздуха при помощи поршней и электродвигателя. Однако, несмотря на единый принцип действия, устройство и работа поршневых компрессоров могут различаться в зависимости от исполнения корпуса:

• Открытые модели с раздельным приводом, допускают использование различных хладагентов.

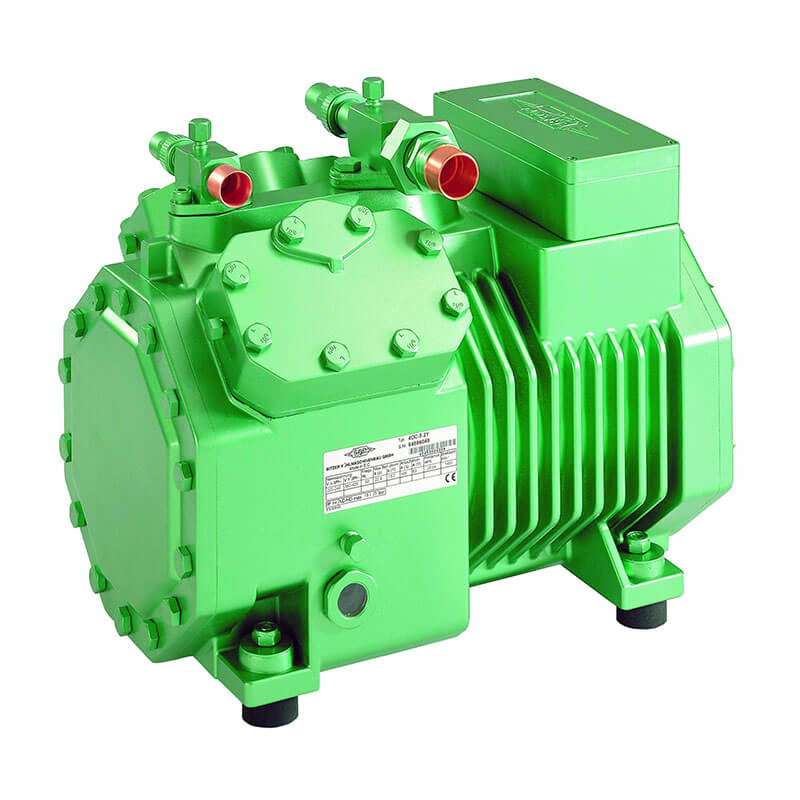

• Полугерметичные варианты - двигатель и компрессорная часть размещены в едином разборном корпусе.
• Сальниковые для установки в транспорт.

Различаются модели также по количеству ступеней сжатия: одно-, двух- или многоступенчатые. Одноступенчатые подходят для систем с умеренным давлением, многоступенчатые — для высокого давления и промышленных нужд. И есть отдельные модели с уже встроенным ресивером для холодильных установок.

Преимущества оборудования

К основным достоинствам поршневых агрегатов относят:

• Универсальность по применению. Подходят для холодильных, морозильных камер, систем кондиционирования. Именно для этого и нужен поршневой компрессор в большинстве промышленных и коммерческих объектов.
• Доступная цена с выбором вариантов по мощности и производительности.
• Возможность выбора компрессора под особенности хладагента, углекислого газа или аммиака.
• Энергоэффективность и высокая производительность
• Высокая ремонтопригодность: большинство узлов легко заменить без специального инструмента.

Стабильность работы поршневого компрессора зависит от электросети и ресивера. При верном выборе оборудования получается долговечная система для холодильной техники. Поршневые компрессоры используются также в системах пневмоавтоматики, покрасочном и производственном оборудовании — область их применения значительно шире, чем только холодоснабжение.

Недостатки

Принцип работы поршневого компрессора базируется на слаженности действий всех элементов. Большое количество запчастей — своеобразный недостаток. Ведь если одна деталь выходит из строя, компрессор останавливается. Именно поэтому важно регулярно проверять состояние поршневой группы, клапанов, системы смазки и фильтров.

При работе оборудования многие детали трутся между собой, что вызывает необходимость регулярного проведения ТО и планового ремонта. Кроме того, поршневые компрессоры, как правило, производят больше шума и вибраций по сравнению со спиральными или винтовыми аналогами, что следует учитывать при выборе места установки.
